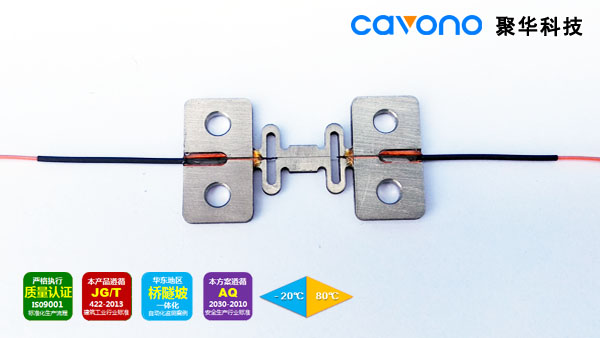

JH-FGS-C1 光纤光栅金属表面应变传感器

概述
JH-FGS-C1光纤光栅金属表面标准型应变计主要用于结构物表面应变测量，尤其适用于表面平整的金属结构物表面，用于桥梁、大坝、隧道及其他大型结构的长期健康监测。
JH-FGS-C1采用特有胶装技术，保证了其长期稳定性，测量参数与传统电阻应变片灵敏度和精度相同，而JH-FGS-C1传感器应变量程更大，疲劳寿命更是比电阻应变片长100倍。JH-FGS-C1光栅传感器适合用在工程现场等恶劣环境中，它具有如防电磁干扰，传输距离长，复用简单等优点。
现场安装时将传感器点焊在在结构物表面。
产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 安装快速，简单，可重复使用；
• 坚固的点焊式封装；
• 双端出纤，一根光纤上可串联多个传感器；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境；
• 稳定性好、可靠性高。

技术参数

项目	参数值
量程（με）	±2000
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光栅数量	1
光栅中心波长(nm)	1528~1563
反射率	≥85%
工作温度范围（℃）	-30~85
尺寸(mm)	25x50x3
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接
安装方式	点焊、胶粘
