JH-FGD-B1 光纤光栅位移计

概述

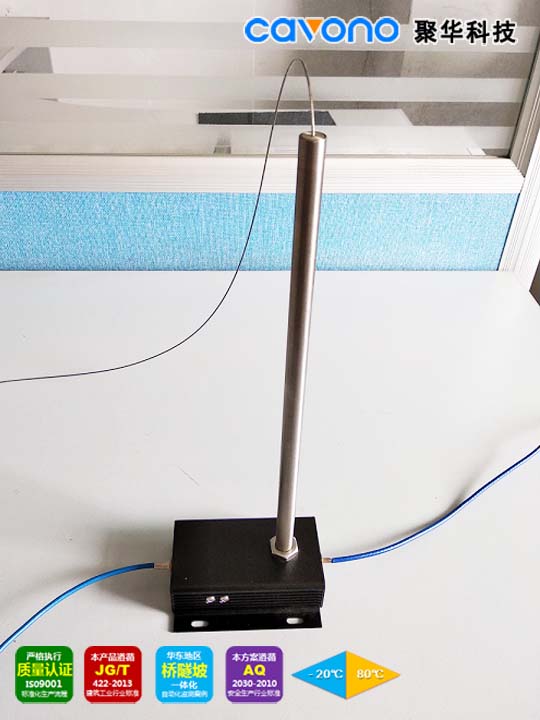

JH-FGD-B1光纤光栅位移计用于测量混凝土裂缝、结构缝、形变位移等测量，主要用于测量表面缝的开合度、混凝土的施工缝，也可测量土体的张拉缝与岩石和混凝土的裂缝。该传感器采用探杆安装方式，可以准确、快速测定桥梁、隧道、大坝、地下工程、边坡的位移形变。
JH-FGD-B1传感器在结构设计上，在应变结构设计上减小了温度灵敏系数，在传感器内部设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。
JH-FGD-B1传感器在应用上支持伸缩拉杆和拉线两种方式来实现对伸缩位移的精准测量，可多只组装成多点位移计。

产品特点
• 在恶劣环境下性能优越，抗机械疲劳；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。

技术参数

项目	参数值
量程（mm）	0~200
精度	1%F.S.
分辨率	0.1% F.S.
光栅数量	1
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	150X50X30
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接、防水型FC/APC接头
安装方式	机械固定

产品尺寸
