JH-FGP-C2 光纤光栅液位计（沉降、扰度）

概述
JH-FGP-C2光纤光栅液位计II适用于各种液体液面高度的精确测量、连通管方法测量挠度和沉降测量，可监测，可监测到0.1mm的液位变化。该传感器应用于高铁地铁路基沉降、隧道沉降的实时在线监测。
JH-FGP-C2传感器采用光纤无电探测技术，在结构设计上采用独有的压力弹性元件作为传感基底，防水防潮、具有长期可靠性好等特点。
液压扰度（沉降）监测系统由多只JH-FGP-C2传感器组成，该系统通过密闭通液管连接，一端接储液罐，储液罐用于解决环境温度变化对通液管液体缩胀影响，当传感器垂直位移发生变化，通过测量传感器的液压来获取该监测点的垂直扰度。该监测系统与静力水准仪扰度监测相比，具有精度高、稳定性好、施工简单、工程适用性强的特点。

产品特点
• 防水防潮、对电磁干扰不敏感，长期可靠；
• 在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，抗腐蚀、抗污染、抗雷击能力强；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境；
• 布置简单，可与其他类型光纤光栅传感器混合使用。

技术参数

项目	参数值
量程（mm）	100,200,500
精度	0.5%F.S.
分辨率	0.1% F.S.
光栅数量	2
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	Φ76X135
连接方式	熔接、防水型FC/APC接头
安装方式	机械固定

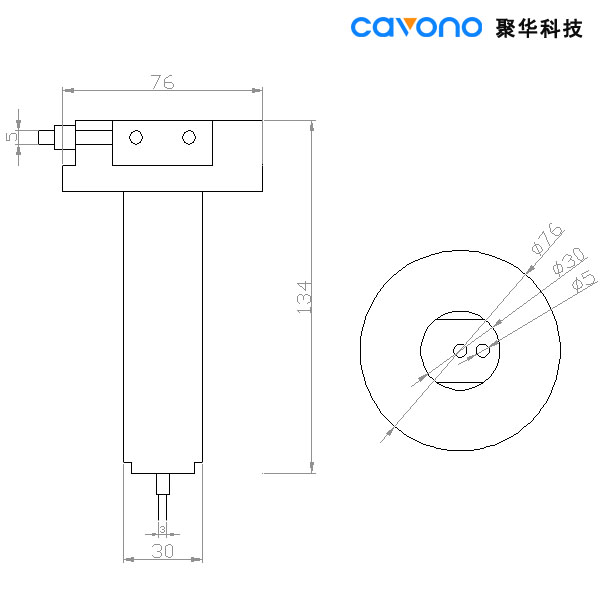

产品尺寸


工作原理

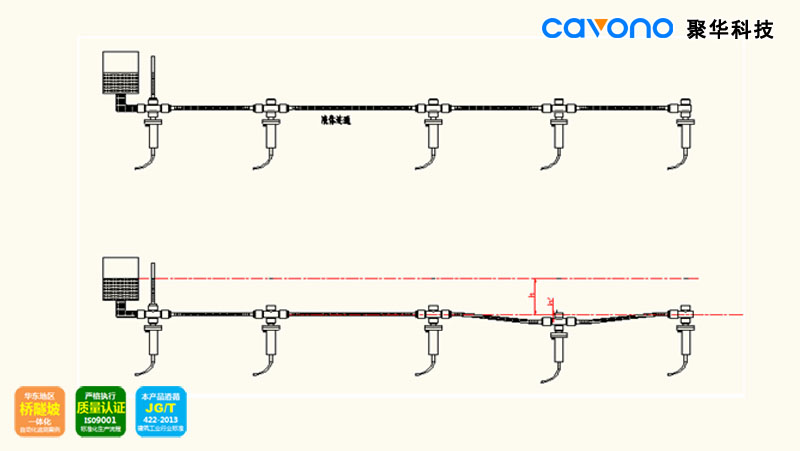

光纤光栅传感器安装示意图(传感器通过通液管与储液罐相连)

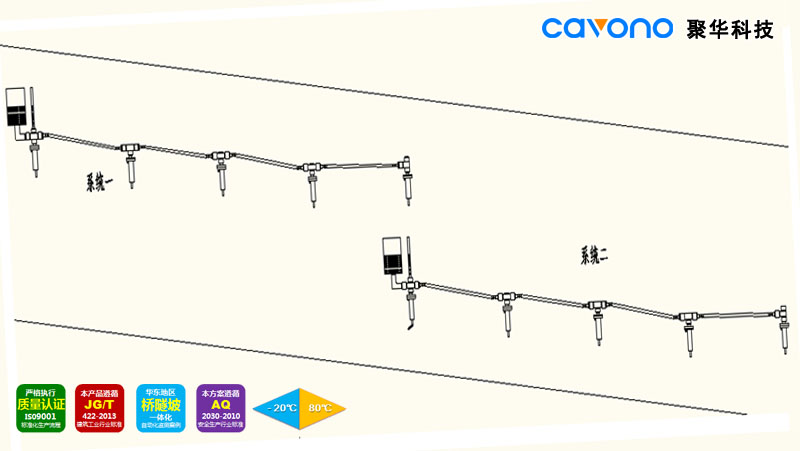

存在较大高差的情况下需要设计多个通液区段，两个相邻通液区段通过转点实现

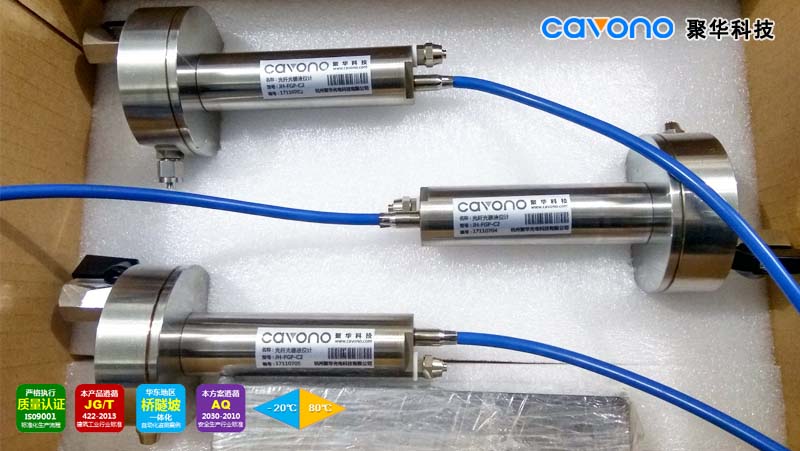

产品外观

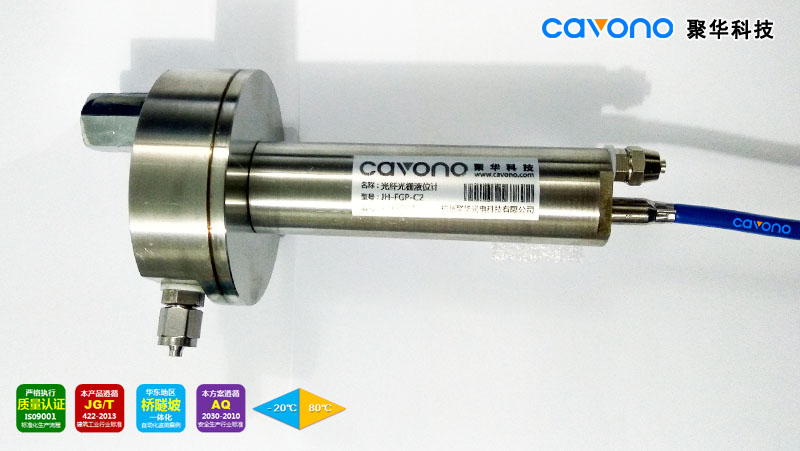

JH-FGP-C2 光纤光栅液位计（沉降、扰度）

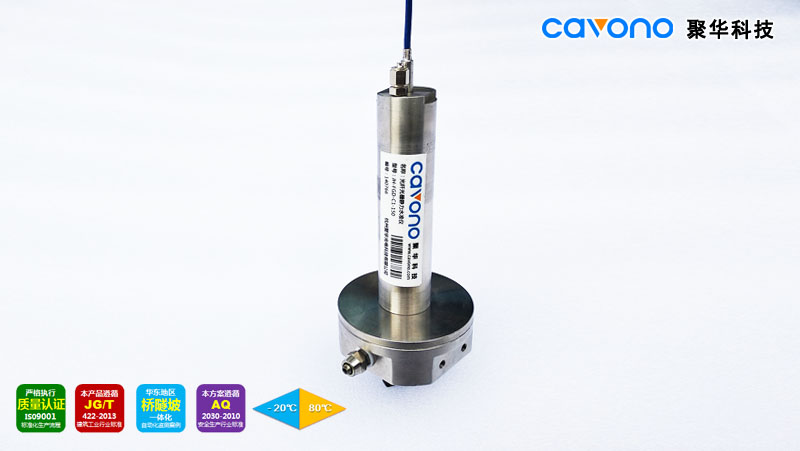

JH-FGP-C2 光纤光栅液位计及安装支架
