JH-FGP-C4 光纤光栅高精度液位计（水位计）

概述
JH-FGP-C4光纤光栅高精度液位计适用于各种液体液面高度的精确测量以及量水堰堰上水头及其它需要对细微的水位变化进行精确测量的场合。该传感器应用于竖井、电缆井、水塔、各种储罐等液位的实时在线监测。该款光纤光栅液位计也适用于各种液体液面高度的精确测量、连通管方法测量挠度和沉降测量以及高铁地铁路基沉降、隧道沉降的实时在线监测。
JH-FGP-C4传感器采用光纤无电探测技术，在结构设计上采用独有的压力弹性元件作为传感基底，防水防潮、具有长期可靠性好等特点。
液压扰度（沉降）监测系统由多只JH-FGP-C4传感器组成，该系统通过密闭通液管连接，一端接储液罐，储液罐用于解决环境温度变化对通液管液体缩胀影响，当传感器垂直位移发生变化，通过测量传感器的液压来获取该监测点的垂直扰度。该监测系统与静力水准仪扰度监测相比，具有精度高、稳定性好、施工简单、工程适用性强的特点。
JH-FGP-C4传感器主要应用于小量程、高精度的应用环境。

产品特点
• 防水防潮、对电磁干扰不敏感，长期可靠；
• 在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，抗腐蚀、抗污染、抗雷击能力强；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境；
• 布置简单，可与其他类型光纤光栅传感器混合使用。

技术参数

项目	参数值
量程（mm）	500，1000
精度	0.4%F.S.
分辨率	0.1% F.S.
光栅数量	2
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-10~60
尺寸(mm)	Φ60X90
连接方式	熔接、防水型FC/APC接头
安装方式	机械固定

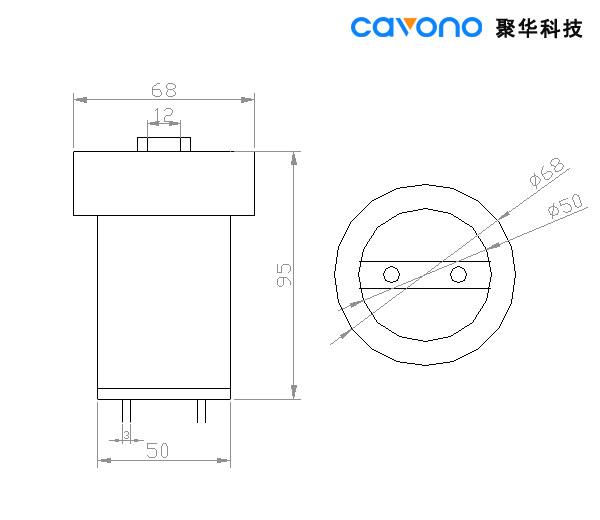

产品尺寸
