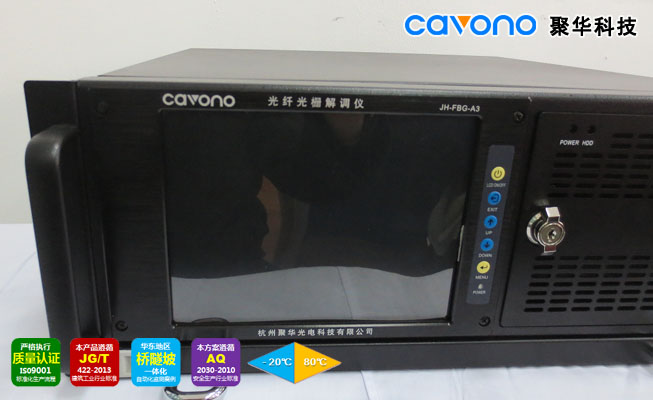

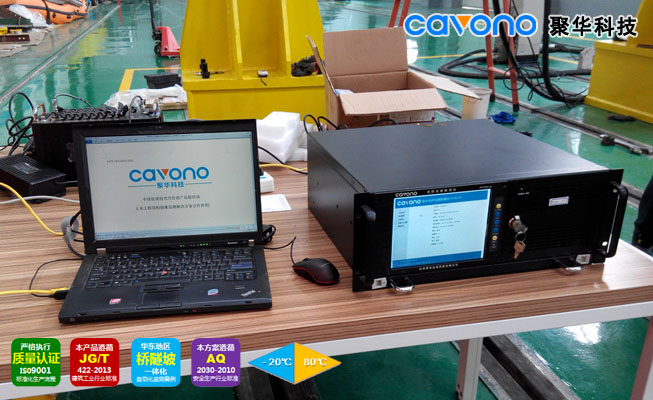

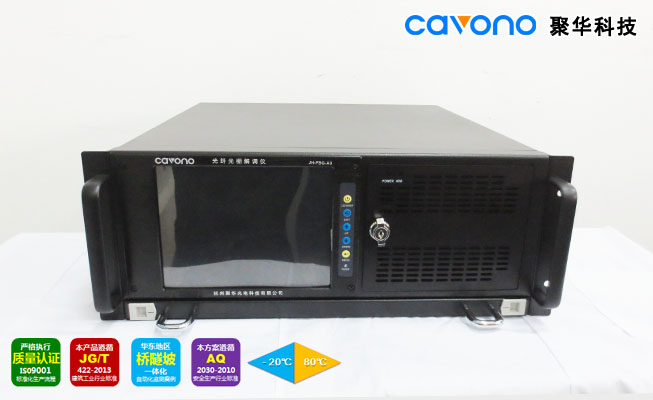

JH-FBG-A3 高速光纤光栅解调仪

概述
JH-FBG-A3高速高精度光纤光栅解调仪是CAVONO研制的用于测量高频率物理量变化的新一代高性能波长信号解调仪器，可用于光纤光栅动态信号解调，如温度、应变、压力、加速度、位移和多分量动态力、动态荷载的高灵敏度、多路高速同步测量，与国内外不同厂商的光纤光栅传感器均具有良好的兼容性。
JH-FBG-A3高速高精度光纤光栅解调仪采用光纤光栅节点作为分布测量点，其有很高的环境适应性、稳定性、测量重复精度及测量容量可扩展性。单通道采样速率可达3000Hz。
JH-FBG-A3高速高精度光纤光栅解调仪基于波长可调谐扫描激光器技术原理，由多片FPGA级联构成高速并行总线式实时处理阵列，数据处理能力达到10Gbit/s。
JH-FBG-A3光纤光栅解调仪内置在线校准波长参考模块，出厂后无需校准，在工作温度范围内可保证±1pm的长期测量精度。JH-FBG-A3光纤光栅解调仪具有1/4/8/16/24/32等规格的光纤传感通道数量。JH-FBG-A3光纤光栅解调仪适用于温度、应变、压力、位移、加速度等各种类型光纤光栅传感器的高速、同步、高精度数据采集，与国内外不同厂商的光纤光栅传感器具有良好的兼容性。
JH-FBG-A3光纤光栅解调仪尤其适用于高速公路一铁路（如车辆高速动态称重）、船舰、航空航天、大型引擎、各种工程、石油化工、消防等领域的结构应变、温度、压力、振动等的高速动态实时监测。

应用领域

• 桥梁、大坝、隧道、建筑等土木工程结构振动监测；
• 高速公路动态称重；
• 输变电设备在线温度监测；
• 设备振动测试；
• 动态温度、压力、应变等参量测试；
• 光纤光栅信号高精度、动态解调；
• 光电器件测试；
• 光谱探测。

产品特点

• 支持单通道3000Hz采集频率；
• 1pm分辨率，>50dB的动态探测范围；
• 1~16通道容量可平滑扩展；
• 兼容国内和国外厂商的同类光纤光栅传感器。
• 使用灵活，适合于应变、温度、加速度等多种测量，在一根光纤上可以接入多个传感器
• 优秀的热稳定性及长期稳定性；
• 内置单板机，彩色显示；
• 标准以太网接口使数据通信容易，便于TCP/IP远程控制；
• 可选蓄电池为解调器供电；
• 内置绝对波长参考，不需要外部波长校准；
• 支持CAVONO所有光纤光栅类型传感器，兼容国内和国外厂商的同类光纤光栅传感器；
• 内置绝对波长参考，不需要外部波长校准；
• 配套软件功能强大，对外接口易扩展，满足不同系统定制化开发要求。

技术参数

项目	参数值
光通道数	1/4/8/16
每通道测点数	30，推荐测点数：20
同步采样频率	3000Hz（异步采样，单通道频率3000Hz设定）
波长测量范围	1525nm~1565nm（1510nm~1590nm可定制）
FBG带宽	≤0.3nm
动态范围	≥40dB
波长分辨率	1pm
接入光栅要求	切趾，反射率﹥90%，带宽﹤0.25nm
波长重复性	1~2pm
波长精度	±1pm
应变测量精度	±2με
加速度分辨率	0.01%F.S.
温度分辨率	0.01℃（典型值）
应变分辨率	0.1με（典型值）
分测温精度	±0.2℃（典型值）
工作温度范围	-10℃ ~ +50℃
存储温度	-40℃ ~ +60℃
远程监测能力	50km；不考虑额外损耗
电源	AC220V/DC9-36V
功耗	100W
光学接口	FC/APC
计算机接口	10/100M以太网
显示方式	8.4寸工业级液晶显示屏
软件	适用于Windows XP及以上的操作系统，支持光谱显示、波长测量、物理量计算等多种工作模式，支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具备设备在线自诊断功能。
二次开发接口	提供标准API接口方便二次开发和应用集成，可按用户要求的通讯规约提供相应的接口通信软件
外形尺寸	标准19英寸4U机箱482490177(mm)
