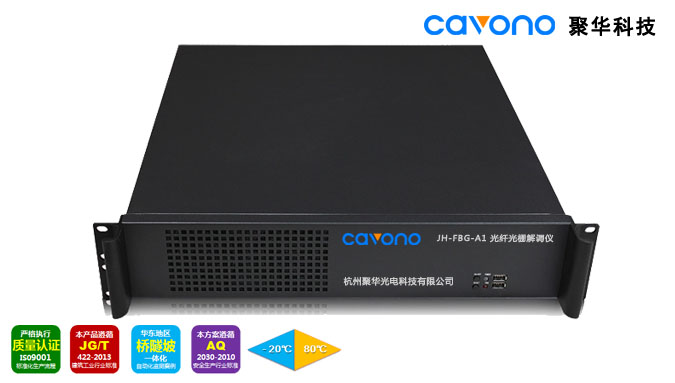

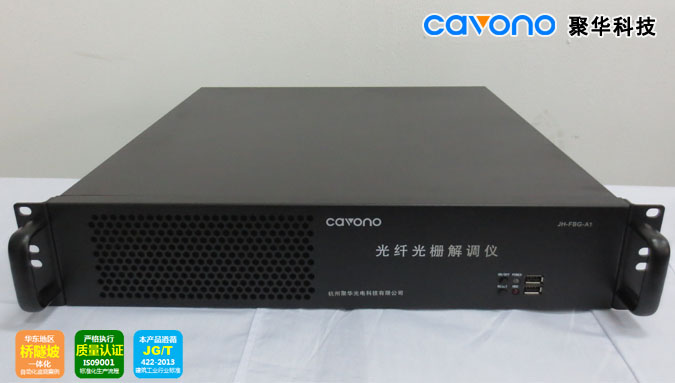

JH-FBG-A1 慢速光纤光栅解调仪
概述
JH-FBG-A1光纤光栅解调仪是面向工业消防和控制应用需求研制的高可靠工业级光纤光栅传感主机。可用于在线测温，电缆、油罐、公路隧道、工业建筑等的感温监测，也可用于土木工程结构安全监测、特种设备在线监测以及光纤光栅传感器的信号解调和数据在线采集。
JH-FBG-A1光纤光栅解调仪具有以太网数据通信接口，采用低功耗嵌入式处理器设计，性能稳定可靠，兼顾了工业测量领域长期在线监测和野外工程现场恶劣温湿度环境的需求。
JH-FBG-A1光纤光栅解调仪内置在线校准波长参考模块，出厂后无需校准，在工作温度范围内可保证±1pm的长期测量精度。JH-FBG-A1光纤光栅解调仪具有1/4/8/16/32等规格的光纤传感通道数量，采样速率为1Hz。
JH-FBG-A1光纤光栅解调仪适用于温度、应变、压力、位移、加速度等各种类型光纤光栅传感器的高速、同步、高精度数据采集，与国内外不同厂商的光纤光栅传感器具有良好的兼容性。
应用领域
• 桥梁、大坝、隧道、建筑、地铁、边坡、铁路等土术工程结构安全监测
• 桩基础、锚索、管片等岩土加固措施质量检测；
• 油罐、隧道等火灾自动报警；
• 电力开关柜、电缆等输变电设备、高压油罐在线温度监测；
• 军事基地、高速铁路、机场、特种设备等敏感设施周边安防预警。
• 桩基础、锚索、管片等岩土加固措施质量检测；
• 油罐、隧道等火灾自动报警；
• 电力开关柜、电缆等输变电设备、高压油罐在线温度监测；
• 军事基地、高速铁路、机场、特种设备等敏感设施周边安防预警。
产品特点
• 1~ 32通道容量平滑扩展；
• 1pm分辨率，>50dB的动态探测范围；
• 1Hz异步采集；
• 外型小巧，使用灵活，适合于张力，温度和压力等多种测量；
• 优秀的热稳定性及长期稳定性；
• 内置单板机，彩色显示；
• 标准以太网接口使数据通信容易，便于TCP/IP远程控制；
• 内置绝对波长参考，不需要外部波长校准；
• 支持CAVONO所有光纤光栅类型传感器，兼容国内和国外厂商的同类光纤光栅传感器；
• 内置绝对波长参考，不需要外部波长校准。
• 1pm分辨率，>50dB的动态探测范围；
• 1Hz异步采集；
• 外型小巧，使用灵活，适合于张力，温度和压力等多种测量；
• 优秀的热稳定性及长期稳定性；
• 内置单板机，彩色显示；
• 标准以太网接口使数据通信容易，便于TCP/IP远程控制；
• 内置绝对波长参考，不需要外部波长校准；
• 支持CAVONO所有光纤光栅类型传感器，兼容国内和国外厂商的同类光纤光栅传感器；
• 内置绝对波长参考，不需要外部波长校准。
技术参数
| 项目 | 参数值 |
| 光通道数 | 1/4/8/16/32 |
| 每通道测点数 | 30，推荐测点数：25 |
| 采样频率 | 1Hz |
| 波长测量范围 | 1525nm~1565nm（1510nm~1590nm可定制） |
| FBG带宽 | ≤0.3nm |
| 动态范围 | ≥40dB |
| 波长分辨率 | 1pm |
| 接入光栅要求 | 切趾，反射率﹥90%，带宽﹤0.25nm |
| 波长重复性 | 1~2pm |
| 波长精度 | ±1pm |
| 应变测量精度 | ±2με |
| 加速度分辨率 | 0.01%F.S. |
| 温度分辨率 | 0.01℃（典型值） |
| 应变分辨率 | 0.1με（典型值） |
| 分测温精度 | ±0.2℃（典型值） |
| 工作温度范围 | -10℃ ~ +50℃ |
| 存储温度 | -40℃ ~ +60℃ |
| 远程监测能力 | 50km；不考虑额外损耗 |
| 电源 | AC220V/DC9-36V |
| 功耗 | 15W |

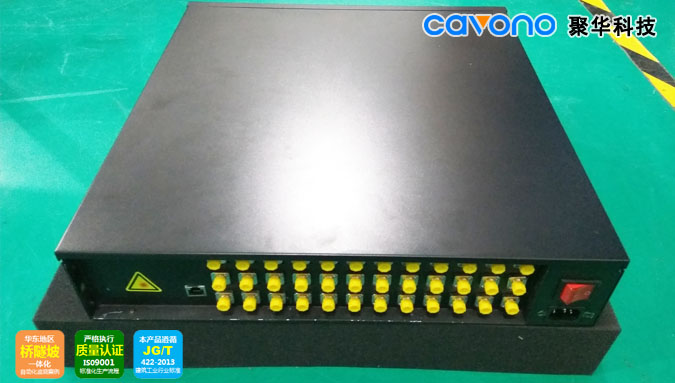

| 光学接口 | FC/APC |
| 计算机接口 | 10/100M以太网 |
| 显示方式 | 无液晶显示屏 |
| 软件 | 适用于Windows XP及以上的操作系统，支持光谱显示、波长测量、物理量计算等多种工作模式，支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具备设备在线自诊断功能。 |
| 二次开发接口 | 提供标准API接口方便二次开发和应用集成，可按用户要求的通讯规约提供相应的接口通信软件 |
| 外形尺寸 | 标准19英寸2U机箱483*364*88(mm) |
