JH-FGV-A1 光纤光栅加速度计

概述
JH-FGV-A1光纤光栅加速度计主要用于桥梁、大坝、大型结构等低频振动监测，具有精度高、灵敏度好、抗干扰、寿命长等特点。通过多只传感器的组装，可实现两维、三维加速度的测量。
JH-FGV-A2型光纤光栅加速度计主要用于桥梁索力监测，桥梁、路基等各类工程结构的振动监测，也可用于引擎，发电机泵的频率测量。JH-FGV-A2传感器采用布拉格FBG光纤光栅技术，体积小，灵敏度和可靠性高，可在恶劣环境下长期工作。该传感器要求对应解调仪的采集频率不低于800Hz。
两款加速度计需要与CAVONO高速光纤光栅解调仪匹配才能完美使用。
JH-FGV-A3型光纤光栅加速度针对大量程加速度应用场景设计，该款产品可支持30g加速度应用。

产品特点
• 分辨率高，频率响应范围宽；
• 应用场合广泛，阻尼器动载测试、桥梁结构动应变测量、土木工程结构振动测量；
• 防水防潮，在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，抗腐蚀、抗污染、抗雷击能力强；
• 尾纤采用耐高温、耐腐蚀的特氟龙光纤，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境。

技术参数

项目	JH-FGV-A1	JH-FGV-A2	JH-FGV-A3
量程（g）	±2	±5	±30
频率范围（Hz）	1~40	4~200	1~300
分辨率（μg）	500	2500	2500
光栅中心波长(nm)	1528~1563	1528~1563	1528~1563
反射率	≥85%	≥85%	≥85%
工作温度范围（℃）	-30~85	-30~85	-30~85
光栅数量	1	1	1
尺寸(mm)	54x48x25	54x48x25	54x48x25
安装方式	胶接/螺栓固定	胶接/螺栓固定	胶接/螺栓固定

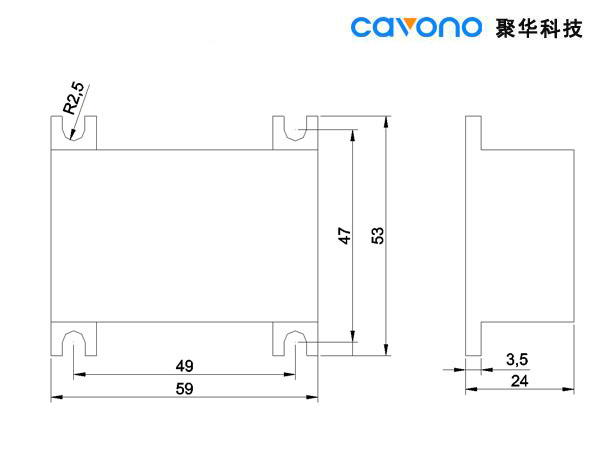

产品尺寸


产品外观

JH-FGV-A1 光纤光栅加速度传感器（振动传感器）


JH-FGV-A3光纤光栅加速度计（大量程）
