JH-FGH-A1光纤光栅倾斜仪

概述
JH-FGH-A1光纤光栅倾斜仪根据岩（土）体深部位移变形特点而开发的一款高精度倾角仪，该传感器用于混凝土坝侧向变形的监测；斜坡和人工边坡滑移面位置和变形方向的确定；基坑开挖、大型洞室边墙、竖井、隧道、坑道及地下工程周边地区稳定性监测；滑坡深部位移监测；码头、桥基、桥台、挡土墙等斜度监测。
JH-FGH-A1传感器采用CAVONO工业级设计，应变结构设计上减小了温度灵敏系数，在传感器内部设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。
产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 小型化设计，传感器直径只有3mm；
• 安装方便，既可进行长期监测，又可在短期监测，能重复使用；
• 双光栅，具有优良的温度补偿功能，非常适用于野外各种复杂的工程监测环境；
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境；
• 稳定性好、可靠性高。

技术参数

项目	参数值
量程（°）	±5
精度	1%F.S.
分辨率	0.1% F.S.
光栅数量	2
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	Φ42X105
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接、防水型FC/APC接头
安装方式	机械固定

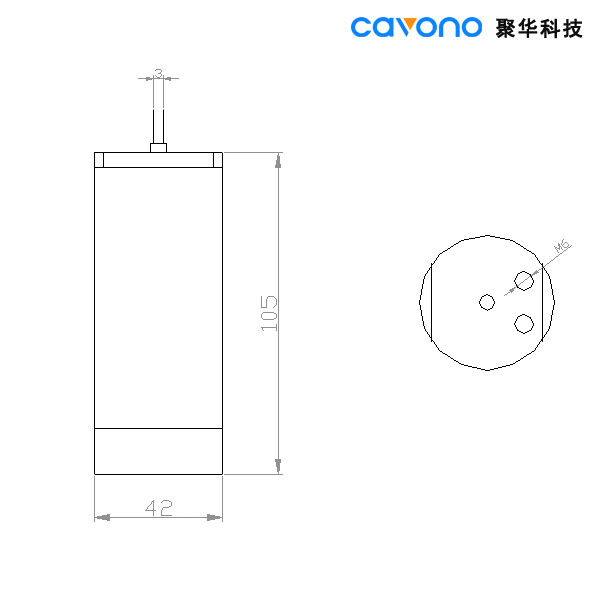

产品尺寸

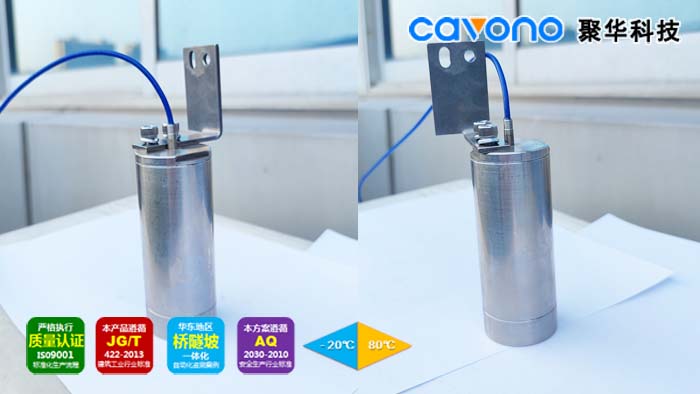

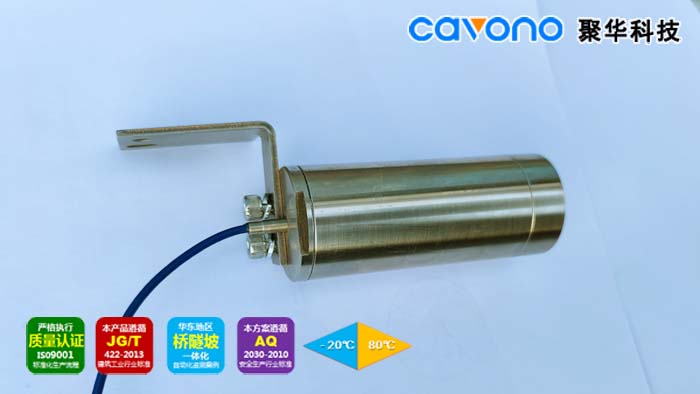

产品外观

JH-FGH-A1光纤光栅倾斜仪安装示意图
